欧宁声学工程案例赏析——重庆市数据谷中学校体育馆

重庆市渝北区数据谷中学校是渝北区重点打造的公办初级中学校，同时是重庆市第八中学校的管理学校，

其中体育馆占地面积约是3500㎡，属于中型体育场馆，主要用于体育比赛、和文艺晚会等。

    馆内钢结构网架彩钢瓦屋顶以及抹灰墙面，而且周有部分面积的采光玻璃，存在严重的声学缺陷。根据

虚拟计算数据来看，馆内混响时间最高频段将达到9秒以上，严重影响各类型活动的举办。

    根据现场场馆的体形及计算机摸拟计算，造成馆内混响过长的主要原因就在天花顶部和墙体没有任何吸声

处理措施，声波在馆内多次反射形成回声过长。但由于采光限制，天花暂不作声学处理，我们设计重点在于

四周墙面采用中低频吸声材料来处理，来吸收馆内多次反射的回音来降低混响时间。

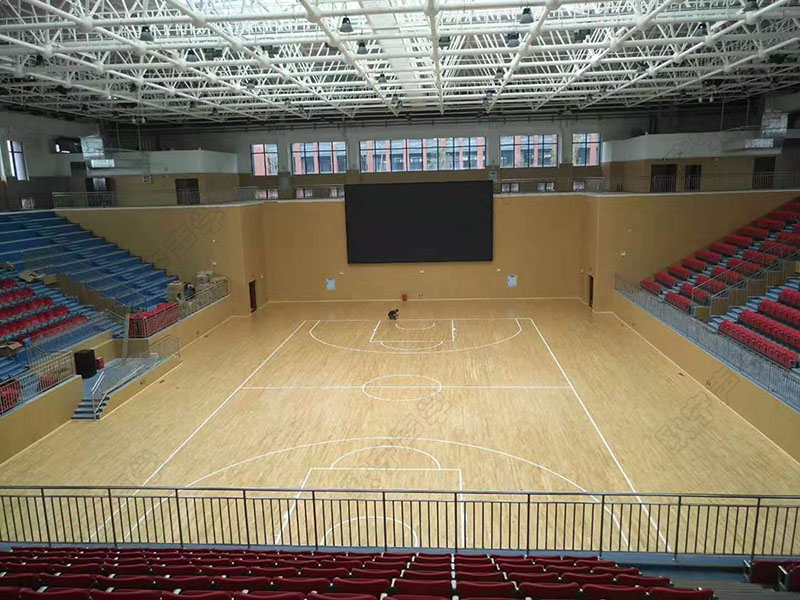

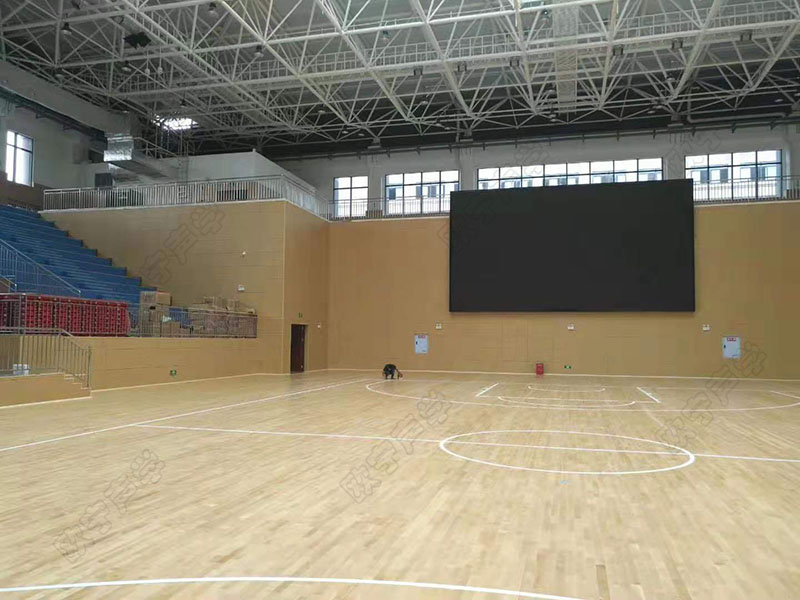

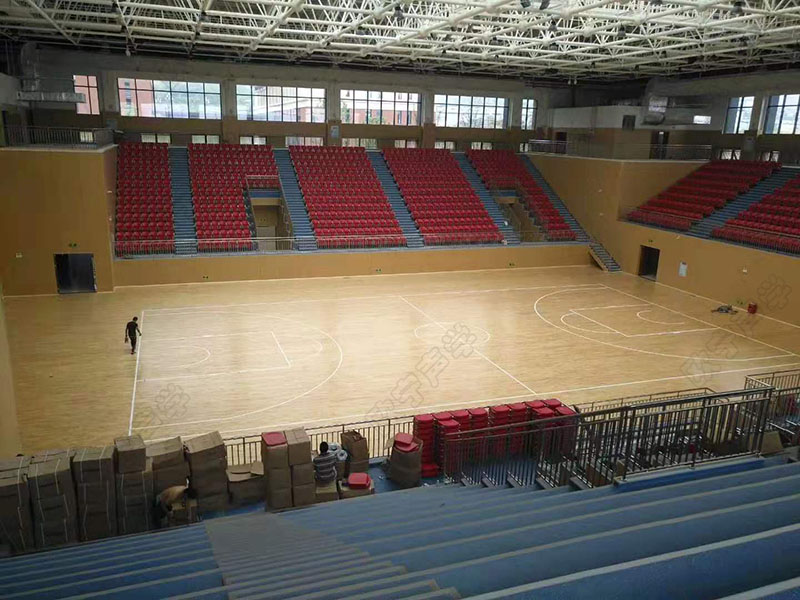

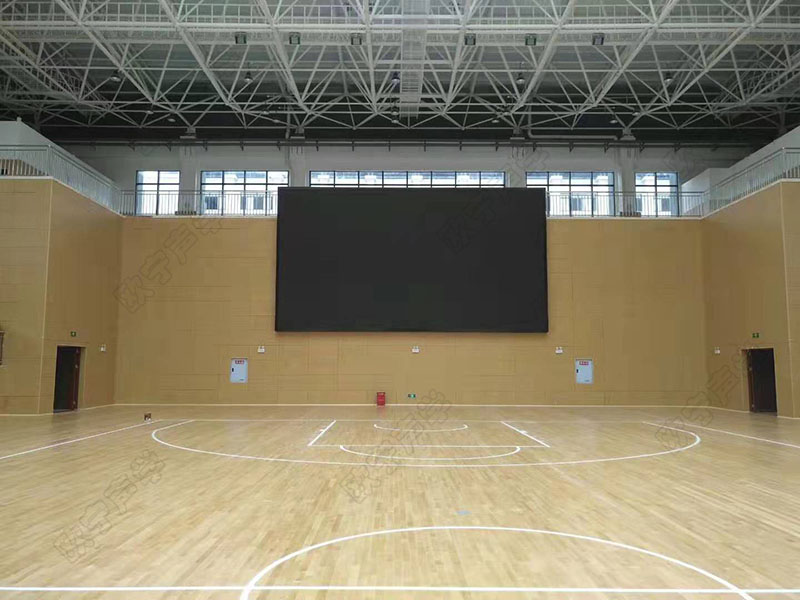

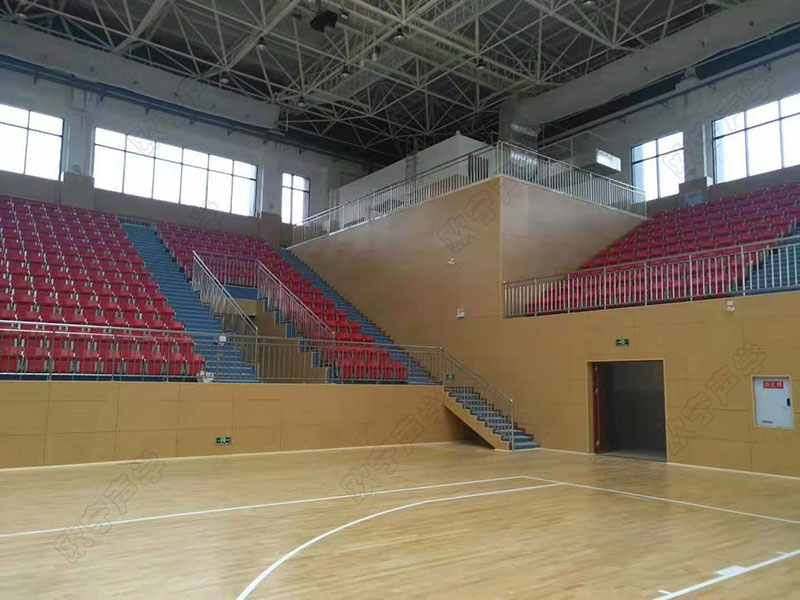

     具体措施就是在馆内四周墙面大面积安装木纹穿孔吸音板，安装空腔大于150mm（填充50mm厚32kg/m³吸音棉），

有效控制场内中低频混响。

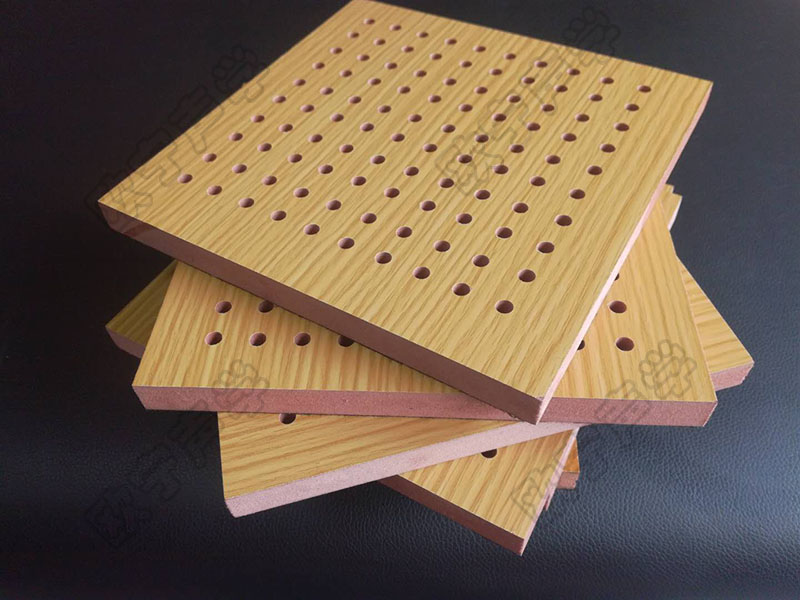

      木质穿孔吸音板对吸声频谱选择性较强，对低频有很好的吸声性能，具有环保、防水、

防水等性能，可选的饰面颜色多样，具有木纹的质感，相对抗撞击能力强。

     后经过专业声学设计处理后，该体育馆满场的混响时间可达到1.55 s
